内核驱动中拦截USB设备接入(1)

发表于 分类于

简介

有时候我们想对某一类设备进行统一管理，比如常见的磁盘设备、卷设备、USB设备等等。
在WDM驱动模型中，就可以通过对某类设备，设置 上层过滤驱动 和 下层过滤驱动 的方式来实现。

WDM驱动模型

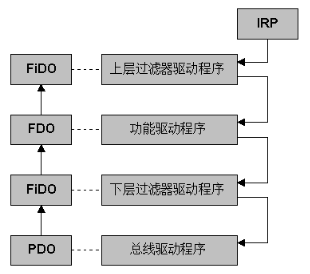

WDM模型中设备和驱动程序的层次结构如下图所示：

层次结构

我们这里不讨论复杂的 WDM设备驱动 如何开发，只考虑过滤驱动逻辑相对简单。
添加某类设备的过滤驱动的方法，就是在对应设备类的注册表键下，创建 LowerFilters 值来表示
下层过滤驱动，创建 UpperFilters 值来表示 上层过滤驱动。

1
HKLM\SYSTEM\CurrentControlSet\Control\Class\{36fc9e60-c465-11cf-8056-444553540000}

以 USB设备类 为例，假定我们过滤驱动的服务名为 MyUsbFltDrv ，在如上所示注册表路径下，创建
LowerFilters 值，并设定其内容为 MyUsbFltDrv ，注意该值为 REG_MULTI_SZ 类型。

注册表路径

创建完毕后，新接入USB设备时，操作系统就会启动我们的过滤驱动。
注意：假如过滤驱动启动失败，会导致IRP无法继续传递，从而所有新接入USB设备都无法识别。

USB设备类过滤

在WDM过滤驱动中，我们在 AddDevice 函数中附加过滤设备。USB设备的启动和停止都在
IRP_MJ_PNP 中处理，为了同时兼容XP和WIN7系统，我们还要处理 IRP_MJ_POWER 功能。

1
2
3
4
5
6
7
8
9
10
11
12
13
NTSTATUS DriverEntry(PDRIVER_OBJECT DriverObject, PUNICODE_STRING RegPath)
{
    ULONG Index = 0;
    UNREFERENCED_PARAMETER(RegPath);
    for (Index = 0; Index <= IRP_MJ_MAXIMUM_FUNCTION; Index++)
    {
        DriverObject->MajorFunction[Index] = DispatchCommon;
    }
    DriverObject->MajorFunction[IRP_MJ_POWER] = DispatchPower;
    DriverObject->MajorFunction[IRP_MJ_PNP] = DispatchPnp;
    DriverObject->DriverExtension->AddDevice = MyAddDevice;
    return STATUS_SUCCESS;
} // 驱动入口函数

如下为我们关注的USB关键信息结构体定义，放入到每个设备的扩展内容中

1
#define EXALLOCATE(x) ExAllocatePoolWithTag(NonPagedPool, (x), 'MEM');
1
2
3
4
5
6
typedef struct _USB_INFO {
    UCHAR  iType; // 设备类型
    USHORT idVendor; // VID信息
    USHORT idProduct; // PID信息
    WCHAR  szSerial[128]; // 序列号
} USB_INFO, *PUSB_INFO;
1
2
3
4
5
typedef struct _DEVICE_EXTENSION {
    PDEVICE_OBJECT TargetDevice; // 附加的设备
    UCHAR iSerialOffset; // 序列号偏移
    USB_INFO UsbInfo; // USB关键信息
} DEVICE_EXTENSION, *PDEVICE_EXTENSION;

每个新设备接入时，都会触发 AddDevice 函数，我们在这里创建过滤设备，并进行附加绑定

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
NTSTATUS MyAddDevice(PDRIVER_OBJECT DriverObject, PDEVICE_OBJECT PhysicalDevice)
{
    PDEVICE_EXTENSION DevExt = NULL;
    NTSTATUS Status = STATUS_SUCCESS;
    PDEVICE_OBJECT FilterDevice = NULL;
    // 创建过滤设备
    Status = IoCreateDevice(
        DriverObject, sizeof(DEVICE_EXTENSION),
        NULL, PhysicalDevice->DeviceType,
        PhysicalDevice->Characteristics, FALSE, &FilterDevice);
    if (!NT_SUCCESS(Status)) return Status;
    FilterDevice->Flags |= PhysicalDevice->Flags;
    // 设备扩展处理
    DevExt = (PDEVICE_EXTENSION)(FilterDevice->DeviceExtension);
    RtlZeroMemory(DevExt, sizeof(DEVICE_EXTENSION));
    // 绑定物理设备
    Status = IoAttachDeviceToDeviceStackSafe(
        FilterDevice, // 创建的过滤设备
        PhysicalDevice, // 目标设备栈中的设备
        &DevExt->TargetDevice); // 最终绑定的设备
    if (!NT_SUCCESS(Status))
    {
        IoDeleteDevice(FilterDevice);
        return Status;
    }
    FilterDevice->Flags &= ~DO_DEVICE_INITIALIZING;
    return STATUS_SUCCESS;
}

在 DispatchCommon 中不做任何处理，直接转发到下层设备

1
2
3
4
5
6
7
8
NTSTATUS DispatchCommon(PDEVICE_OBJECT DeviceObject, PIRP Irp)
{
    PDEVICE_EXTENSION DevExt = NULL;
    // 转发到下层设备
    DevExt = (PDEVICE_EXTENSION)(DeviceObject->DeviceExtension);
    IoSkipCurrentIrpStackLocation(Irp);
    return IoCallDriver(DevExt->TargetDevice, Irp);
}

在 DispatchPower 中，针对不同的操作系统，使用的函数有所区别

1
2
3
4
5
6
7
8
9
10
11
12
13
14
NTSTATUS DispatchPower(PDEVICE_OBJECT DeviceObject, PIRP Irp)
{
    PDEVICE_EXTENSION DevExt = NULL;
    // 转发到下层设备
    DevExt = (PDEVICE_EXTENSION)(DeviceObject->DeviceExtension);
#if (NTDDI_VERSION < NTDDI_VISTA)
    PoStartNextPowerIrp(Irp);
    IoSkipCurrentIrpStackLocation(Irp);
    return PoCallDriver(DevExt->TargetDevice, Irp);
#else
    IoSkipCurrentIrpStackLocation(Irp);
    return IoCallDriver(DevExt->TargetDevice, Irp);
#endif
}

在 DispatchPnp 中，我们只关注子功能 IRP_MN_START_DEVICE 和 IRP_MN_REMOVE_DEVICE 的处理

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
NTSTATUS DispatchPnp(PDEVICE_OBJECT DeviceObject, PIRP Irp)
{
    PDEVICE_EXTENSION DevExt = NULL;
    NTSTATUS Status = STATUS_SUCCESS;
    PDEVICE_OBJECT TargetDevice = NULL;
    PIO_STACK_LOCATION IrpStack = NULL;
    // 删除设备后，设备扩展内容可能会无效
    DevExt = (PDEVICE_EXTENSION)(DeviceObject->DeviceExtension);
    TargetDevice = DevExt->TargetDevice; // 保存下层设备
    // 处理子功能
    IrpStack = IoGetCurrentIrpStackLocation(Irp);
    switch (IrpStack->MinorFunction)
    {
    case IRP_MN_START_DEVICE: // 设备启动
        Status = GetUsbType(DeviceObject); // 获取设备类型
        if (!NT_SUCCESS(Status)) break;
        Status = GetUsbSerial(DeviceObject); // 获取序列号
        if (!NT_SUCCESS(Status)) break;
        // 可以发送给应用层，来自行决定如何处理USB信息
        if (DevExt->UsbInfo.iType == 0x8) // 大容量存储类型
        {
            // 拦截本次IRP请求
            Irp->IoStatus.Status = STATUS_UNSUCCESSFUL;
            IoCompleteRequest(Irp, IO_NO_INCREMENT);
            return STATUS_UNSUCCESSFUL;
        }
        break;
    // case IRP_MN_QUERY_REMOVE_DEVICE: // 安全移除
    // case IRP_MN_SURPRISE_REMOVAL: // 异常移除
    // 安全移除和异常移除，最终都触发设备移除
    case IRP_MN_REMOVE_DEVICE: // 设备移除
        IoDetachDevice(DevExt->TargetDevice); // 解绑设备
        IoDeleteDevice(DeviceObject); // 删除过滤设备
        break;
    }
    // 转发到下层设备
    IoSkipCurrentIrpStackLocation(Irp);
    return IoCallDriver(TargetDevice, Irp);
}

如何查询USB信息

查询USB信息，需要向 总线设备驱动 发送 URB 请求，所以在 下层过滤驱动 处进行处理。
具体查询步骤为，首先申请一段 URB 空间，初始化 URB 为查询相关信息的请求，
然后创建一个 IRP 请求，把 URB 绑定到 IRP 中，发送到 总线控制设备 进行查询。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
NTSTATUS UsbCallUSBDI(PDEVICE_OBJECT DeviceObject, PURB Urb)
{
    PIRP Irp = NULL;
    KEVENT Event = { 0 };
    NTSTATUS Status = STATUS_SUCCESS;
    IO_STATUS_BLOCK IoStatus = { 0 };
    PIO_STACK_LOCATION IrpStack = NULL;
    PDEVICE_EXTENSION DevExt = NULL;
    // 构建IRP请求
    KeInitializeEvent(&Event, NotificationEvent, FALSE);
    DevExt = (PDEVICE_EXTENSION)(DeviceObject->DeviceExtension);
    Irp = IoBuildDeviceIoControlRequest(
        IOCTL_INTERNAL_USB_SUBMIT_URB, DevExt->TargetDevice,
        NULL, 0, NULL, 0, TRUE, &Event, &IoStatus);
    if (Irp == NULL) Status = STATUS_UNSUCCESSFUL;
    // 设置URB并发送IRP请求
    IrpStack = IoGetNextIrpStackLocation(Irp);
    IrpStack->Parameters.Others.Argument1 = Urb;
    Status = IoCallDriver(DevExt->TargetDevice, Irp);
    // 调用IoCallDriver时，其实并没有结束本函数
    if (Status == STATUS_PENDING)
    {
        Status = KeWaitForSingleObject(&Event, Executive, KernelMode, FALSE, NULL);
        Status = IoStatus.Status;
    }
    return Status;
} // 构建IRP并发送

如下为获取 设备描述符 信息的函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
NTSTATUS UsbGetDeviceDescriptor(
    PDEVICE_OBJECT DeviceObject,
    PUSB_DEVICE_DESCRIPTOR *pDeviceDescriptor)
{
    PURB Urb = NULL;
    NTSTATUS Status = STATUS_SUCCESS;
    // 申请URB内存空间
    Urb = (PURB)EXALLOCATE(sizeof(struct _URB_CONTROL_DESCRIPTOR_REQUEST));
    if (Urb == NULL) return STATUS_UNSUCCESSFUL;
    // 申请Device Descriptor信息内存空间
    *pDeviceDescriptor = (PUSB_DEVICE_DESCRIPTOR)EXALLOCATE(
        sizeof(USB_DEVICE_DESCRIPTOR));
    if (*pDeviceDescriptor == NULL)
    {
        ExFreePool(Urb);
        return STATUS_UNSUCCESSFUL;
    }
    // 构造URB请求，并获取设备描述信息
    UsbBuildGetDescriptorRequest(
        Urb, sizeof(struct _URB_CONTROL_DESCRIPTOR_REQUEST),
        USB_DEVICE_DESCRIPTOR_TYPE, 0, 0, *pDeviceDescriptor,
        NULL, sizeof(USB_DEVICE_DESCRIPTOR), NULL);
    // 发送内部IRP请求
    Status = UsbCallUSBDI(DeviceObject, Urb);
    ExFreePool(Urb); // 先释放URB空间
    if (!NT_SUCCESS(Status)) return Status;
    return STATUS_SUCCESS;
}

如下为获取 配置描述符 信息的函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
NTSTATUS UsbGetConfigDescriptor(
    PDEVICE_OBJECT DeviceObject,
    PUSB_CONFIGURATION_DESCRIPTOR *pConfigDescriptor)
{
    PURB Urb = NULL;
    USHORT wTotalLength = 0;
    NTSTATUS Status = STATUS_SUCCESS;
    // 申请URB内存空间
    Urb = (PURB)EXALLOCATE(sizeof(struct _URB_CONTROL_DESCRIPTOR_REQUEST));
    if (Urb == NULL) return STATUS_UNSUCCESSFUL;
    // 申请Config Descriptor内存空间
    *pConfigDescriptor = (PUSB_CONFIGURATION_DESCRIPTOR)EXALLOCATE(
        sizeof(USB_CONFIGURATION_DESCRIPTOR));
    if (*pConfigDescriptor == NULL)
    {
        ExFreePool(Urb);
        return STATUS_UNSUCCESSFUL;
    }
    // 构造URB请求，并获取配置描述信息
    UsbBuildGetDescriptorRequest(
        Urb, sizeof(struct _URB_CONTROL_DESCRIPTOR_REQUEST),
        USB_CONFIGURATION_DESCRIPTOR_TYPE, 0, 0, *pConfigDescriptor,
        NULL, sizeof(USB_CONFIGURATION_DESCRIPTOR), NULL);
    // 发送内部IRP请求
    Status = UsbCallUSBDI(DeviceObject, Urb);
    if (!NT_SUCCESS(Status))
    {
        ExFreePool(Urb);
        return Status;
    }
    // 第2次申请Config Descriptor信息内存空间
    wTotalLength = (*pConfigDescriptor)->wTotalLength;
    ExFreePool(*pConfigDescriptor);
    *pConfigDescriptor = (PUSB_CONFIGURATION_DESCRIPTOR)EXALLOCATE(wTotalLength);
    if (*pConfigDescriptor == NULL)
    {
        ExFreePool(Urb);
        return STATUS_UNSUCCESSFUL;
    }
    // 第2次构造URB请求，并获取配置描述信息
    UsbBuildGetDescriptorRequest(
        Urb, sizeof(struct _URB_CONTROL_DESCRIPTOR_REQUEST),
        USB_CONFIGURATION_DESCRIPTOR_TYPE, 0, 0, *pConfigDescriptor,
        NULL, wTotalLength, NULL);
    // 第2次发送内部IRP请求
    Status = UsbCallUSBDI(DeviceObject, Urb);
    ExFreePool(Urb); // 先释放URB空间
    if (!NT_SUCCESS(Status)) return Status;
    return STATUS_SUCCESS;
}

通过 设备描述符 和 配置描述符 可以得到该设备的VID、PID和设备类型信息

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45

NTSTATUS GetUsbType(PDEVICE_OBJECT DeviceObject)
{
    PDEVICE_EXTENSION DevExt = NULL;
    NTSTATUS Status = STATUS_UNSUCCESSFUL;
    PUSB_DEVICE_DESCRIPTOR DeviceDescriptor = NULL;
    PUSB_INTERFACE_DESCRIPTOR InterfaceDescriptor = NULL;
    PUSB_CONFIGURATION_DESCRIPTOR ConfigDescriptor = NULL;
    DevExt = (PDEVICE_EXTENSION)(DeviceObject->DeviceExtension);
    do
    {
        // 获取Device Descriptor信息
        Status = UsbGetDeviceDescriptor(DeviceObject, &DeviceDescriptor);
        if (!NT_SUCCESS(Status)) break;
        // 保存关键的USB信息
        DevExt->UsbInfo.idVendor = DeviceDescriptor->idVendor; // VID信息
        DevExt->UsbInfo.idProduct = DeviceDescriptor->idProduct; // PID信息
        DevExt->iSerialOffice = DeviceDescriptor->iSerialNumber; // 序列号偏移
        // 获取Configuration Descriptor信息(有可能不存在)
        Status = UsbGetConfigDescriptor(DeviceObject, &ConfigDescriptor);
        if (!NT_SUCCESS(Status)) break;
        // 分析Interface Descriptor信息
        InterfaceDescriptor = USBD_ParseConfigurationDescriptorEx(
            ConfigDescriptor, ConfigDescriptor,
            -1, -1, 0x8, -1, -1); // 查询大容量存储类型
        if (InterfaceDescriptor != NULL)
        {
            DevExt->UsbInfo.iType = 0x8;
            break;
        }
        InterfaceDescriptor = USBD_ParseConfigurationDescriptorEx(
            ConfigDescriptor, ConfigDescriptor,
            -1, -1, 0xFF, -1, -1); // 查询自定义设备类型
        if (InterfaceDescriptor != NULL)
        {
            DevExt->UsbInfo.iType = 0xFF;
            break;
        }
        Status = STATUS_SUCCESS;
    } while (0);
    // 释放申请的空间
    if (DeviceDescriptor != NULL) ExFreePool(DeviceDescriptor);
    if (ConfigDescriptor != NULL) ExFreePool(ConfigDescriptor);
    return Status;
}

如下为获取 字符串描述符 信息的函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
NTSTATUS UsbGetStringDescriptor(
    IN PDEVICE_OBJECT DeviceObject,
    IN UCHAR DescriptorIndex,
    IN USHORT LanguageID,
    OUT PUSB_STRING_DESCRIPTOR StringDescriptor,
    IN UCHAR StringSize)
{
    PURB Urb = NULL;
    NTSTATUS Status = STATUS_SUCCESS;;
    // 判断参数是否是空指针
    if ((StringDescriptor == NULL) || (StringSize == 0))
        return STATUS_UNSUCCESSFUL;
    // 申请URB内存空间
    Urb = (PURB)EXALLOCATE(sizeof(struct _URB_CONTROL_DESCRIPTOR_REQUEST));
    if (Urb == NULL) STATUS_UNSUCCESSFUL;
    // 构造URB请求，并获取设备描述信息
    UsbBuildGetDescriptorRequest(
        Urb, sizeof(struct _URB_CONTROL_DESCRIPTOR_REQUEST),
        USB_STRING_DESCRIPTOR_TYPE, DescriptorIndex, LanguageID,
        StringDescriptor, NULL, StringSize, NULL);
    // 发送内部IRP请求
    Status = UsbCallUSBDI(DeviceObject, Urb);
    ExFreePool(Urb); // 先释放URB空间
    if (!NT_SUCCESS(Status)) return Status;
    return STATUS_SUCCESS;
}

在 字符串描述符 中可能存在 多种语言 字符串，我们这里只获取 第1种语言 的信息

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
NTSTATUS GetUsbString(PDEVICE_OBJECT DeviceObject)
{
    PDEVICE_EXTENSION DevExt = NULL;
    NTSTATUS Status = STATUS_UNSUCCESSFUL;
    PUSB_STRING_DESCRIPTOR StringLanguage = NULL;
    PUSB_STRING_DESCRIPTOR StringDescriptor = NULL;
    USHORT NumLanguageIDs = 0; // 语言的数量
    PUSHORT LanguageIDs = NULL; // 语言ID的指针
    do
    {
        DevExt = (PDEVICE_EXTENSION)(DeviceObject->DeviceExtension);
        // 首先检验序列号偏移是否为空
        if (DevExt->iSerialOffset == 0) break;
        // 申请String Descriptor的语言列表内存空间
        StringLanguage = (PUSB_STRING_DESCRIPTOR)EXALLOCATE(256);
        if (StringLanguage == NULL) break;
        // 获取String Descriptor的语言列表
        Status = UsbGetStringDescriptor(
            DeviceObject, 0, 0, StringLanguage, 256);
        if (!NT_SUCCESS(Status)) break;
        // 检测语言列表信息长度
        if (StringLanguage->bLength < 2) break;
        // 语言ID的换算处理
        NumLanguageIDs = (StringLanguage->bLength - 2) / 2; // 数量
        LanguageIDs = (PUSHORT)&(StringLanguage->bString[0]); // 地址
        // 申请String Descriptor的内存空间
        StringDescriptor = (PUSB_STRING_DESCRIPTOR)EXALLOCATE(256);
        if (StringDescriptor == NULL) break;
        // 循环语言ID数量，去读取USB的序列号（这里只1次）
        Status = UsbGetStringDescriptor(
            DeviceObject, DevExt->iSerialOffset,
            *LanguageIDs, StringDescriptor, 256);
        if (!NT_SUCCESS(Status)) break;
        // 复制序列号（需要减2个字节，bLength指总长度，而不是字符串长度）
        if (StringDescriptor->bLength > 2)
        {
            RtlCopyMemory(DevExt->UsbInfo.szSerial,
                StringDescriptor->bString, StringDescriptor->bLength - 2);
        }
        Status = STATUS_SUCCESS;
    } while (0);
    // 释放申请的空间
    if (StringLanguage != NULL) ExFreePool(StringLanguage);
    if (StringDescriptor != NULL) ExFreePool(StringDescriptor);
    return Status;
}
